Proċessi tal-Maċinazzjoni

Proċess	Aħjar Għal	Ġeometrija	Daqs Tipiku*	Tolleranza*	Materjali	Volum tal-Produzzjoni	Vantaġġ Ewlenin

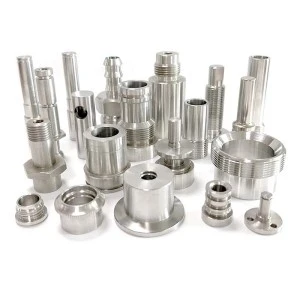

Tidwir CNC	Xaftijiet, labar, bushings, fittings	Ċilindriku, tond, simetriku	Ø2–500 mm	±0.01 mm	Aluminju, azzar, azzar li ma jissaddadx, ram, ram, titanju	Prototip għall-produzzjoni tal-massa	Konċentriċità għolja u produzzjoni effiċjenti

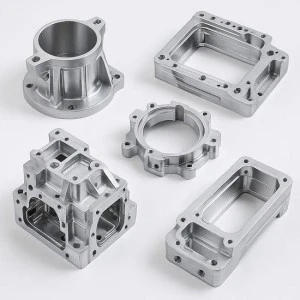

Tħin CNC	Parentesi, pjanċi, housings, manifolds	Uċuħ ċatti, bwiet, slots, toqob, kontorni	Sa 2000 × 1000 × 800 mm	±0.01 mm	Aluminju, azzar, azzar li ma jissaddadx, ram, ram, titanju	Prototip għall-produzzjoni tal-massa	Flessibbli għal ġeometriji kumplessi

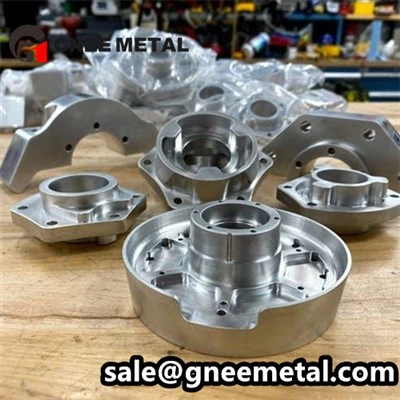

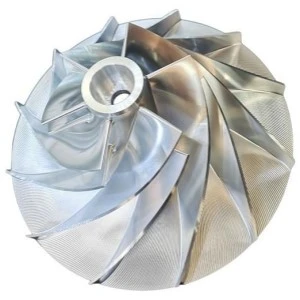

Makkinar CNC ta '5 Assi	Komponenti ta 'preċiżjoni kumplessi	Ġeometriji mgħawġa, angolati, b'ħafna-naħat	Sa 1000 × 800 × 600 mm	±0.005–0.01 mm	Aluminju, azzar, stainless steel, titanju, ligi tan-nikil	Prototip għall-produzzjoni	Inqas setups u aċċess aħjar għal uċuħ kumplessi

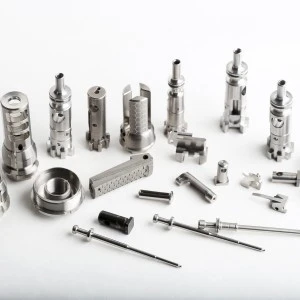

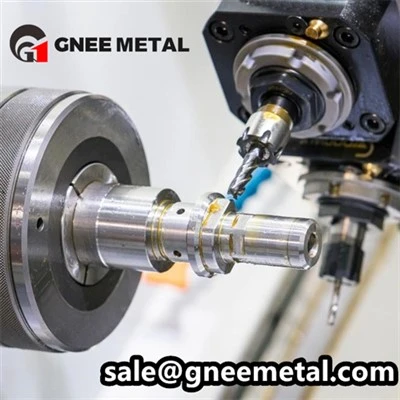

Makkinar CNC Svizzera	Xaftijiet żgħar, labar, konnetturi	-Dijametru żgħir u Partijiet irqaq twal	Ø0.5–32 mm	±0.005–0.01 mm	Aluminju, ram, ram, azzar li ma jissaddadx, titanju	Volum medju sa għoli	Preċiżjoni għolja u produttività għolja

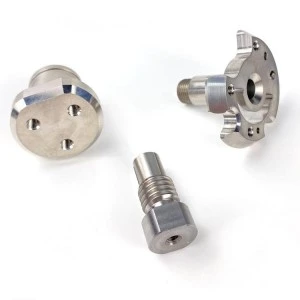

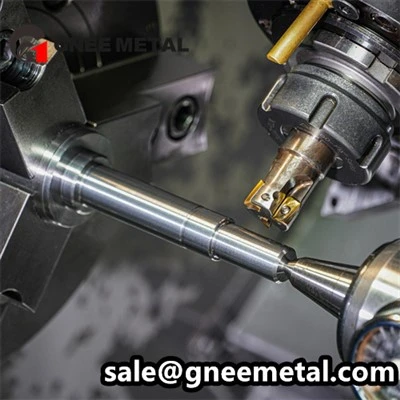

CNC Dawwar-Mitħna	Konnetturi, fittings, xaftijiet kumplessi	Karatteristiċi rotazzjonali + mitħun	Sa Ø200 mm	±0.005–0.01 mm	Aluminju, azzar, azzar li ma jissaddadx, ram, ram, titanju	Prototip għall-produzzjoni	Operazzjonijiet multipli f'setup wieħed

Firxi tipiċi ta 'daqs u tolleranza jiddependu fuq il-ġeometrija tal-parti, il-materjal, il-magna u r-rekwiżiti tat-tpinġija.



Agħżel il-proċess tal-magni bbażat fuq tiegħekġeometrija tal-parti, daqs, tolleranza, materjal, u volum tal-produzzjoni.

Ir-Rekwiżit tal-Parti tiegħek	Proċess Rakkomandat	Għaliex
Partijiet ċilindriċi	Tidwir CNC	Effiċjenti għal komponenti tondi u rotazzjonali
Partijiet 3D ċatti jew kumplessi	Tħin CNC	Adattat għall-bwiet, slots, toqob, u kontorni
Ġeometrija kumplessa b'ħafna-naħat	Makkinar CNC ta '5 Assi	Magni uċuħ multipli b'inqas setups
Partijiet ta' preċiżjoni ta'-dijametru żgħir	Makkinar CNC Svizzera	Preċiżjoni għolja u produzzjoni ripetuta effiċjenti
Tidwir + karatteristiċi tat-tħin	CNC Dawwar-Mitħna	Tgħaqqad operazzjonijiet multipli f'setup wieħed
Produzzjoni ta'-volum għoli	Tidwir Svizzera / CNC	Ħinijiet taċ-ċiklu effiċjenti u ripetibbiltà
Partijiet kumplessi ta'-tolleranza stretta	5-Assi / Tħin CNC	Aċċess u kontroll aħjar għal karatteristiċi kumplessi



Mhux ċert liema proċess jaqbel mal-parti tiegħek?Ibgħatilna t-tpinġija jew il-fajl CAD 3D tiegħek, u t-tim tal-inġinerija tagħna jista 'jirrakkomanda l-proċess tal-magni xieraq.

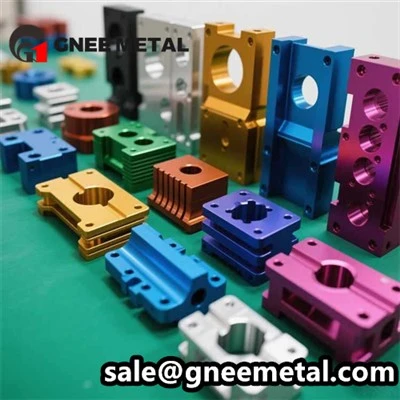

Finish tal-wiċċ	Materjali Tipiċi	Benefiċċji Ewlenin	Dehra / Applikazzjoni Tipika
Kif Makkinarju	Aluminju, Azzar, Stainless Steel, Ram, Ram, Titanju	Cost-effettiv, iżomm il-wiċċ bil-makna	Marki tal-magni naturali; addattat għal komponenti funzjonali
Anodizzar	Aluminju	Reżistenza għall-korrużjoni, ebusija tal-wiċċ u dehra	Temm ċar, iswed jew ikkulurit
Anodizzar iebes	Aluminju	Reżistenza ogħla għall-ilbies u ebusija tal-wiċċ	Saff ta 'ossidu protettiv iebes; komunement użati għall-komponenti industrijali
Blasting tax-xoffa	Aluminju, Stainless Steel, Azzar	Tneħħi l-marki tal-magni u toħloq tessut uniformi	Wiċċ matt jew satin
Illustrar	Stainless Steel, Aluminju, Ram, Ram	Ittejjeb l-intoppi tal-wiċċ u d-dehra	Temm lixx jew qawwi
Tfarfir	Stainless Steel, Aluminju, Ram	Joħloq nisġa direzzjonali konsistenti	Satin / dehra brushed
Passivazzjoni	Stainless Steel	Ittejjeb ir-reżistenza għall-korrużjoni u tneħħi l-ħadid ħieles mill-wiċċ	Dehra metallika naturali
Ossidu Iswed	Carbon Steel, Alloy Steel, Stainless Steel	Protezzjoni mill-korrużjoni u riflessjoni tad-dawl imnaqqsa	Temm iswed jew skur
Kisi taż-żingu	Azzar tal-Karbonju, Azzar Liga	Protezzjoni kontra l-korrużjoni	Finitura metallika miksija biż-żingu-
Kisi tan-nikil	Azzar, Ram, Ram	Reżistenza għall-korrużjoni, reżistenza għall-ilbies u dehra	Finitura metallika qawwi jew semi-bright
Kisi tat-Trab	Aluminju, Azzar, Stainless Steel	Protezzjoni dejjiema u għażliet tal-kulur	Kisi ikkulurit uniformi



Il-kapaċitajiet tal-magni CNC tagħna jappoġġjaw komponenti ta 'preċiżjoni għal firxa wiesgħa ta' industriji u applikazzjonijiet industrijali.

Applikazzjoni	Partijiet bil-makna CNC tipiċi	Proċessi Komuni	Materjali Komuni
Automotive	Xaftijiet, bushings, brackets, housings, fittings	Tidwir CNC, Tħin CNC, Dawwar-Mill	Aluminju, Azzar, Stainless Steel, Ram
Aerospazjali	Komponenti strutturali, parentesi, housings, partijiet ta 'preċiżjoni	5-Assi, Tħin CNC, Tidwir CNC	Aluminju, Titanju, Stainless Steel, Ligi tan-Nikil
Mediku	Komponenti ta 'preċiżjoni, partijiet ta' strumenti, komponenti ta 'tagħmir	Tħin CNC, Tidwir CNC, 5-Assi	Stainless Steel, Titanju, Aluminju
Elettronika	Konnetturi, housings, komponenti ta 'immuntar, sinkijiet tas-sħana	Tħin CNC, Tidwir CNC, CNC Svizzera	Aluminju, Ram, Ram, Stainless Steel
Robotika u Awtomazzjoni	Xaftijiet, parentesi, housings, komponenti ta' l-effett-tarf	Tħin CNC, Tidwir CNC, 5-Assi	Aluminju, Azzar, Stainless Steel, Ram
Tagħmir Industrijali	Bushings, flanġijiet, xaftijiet, fittings, komponenti tal-magni	Tidwir CNC, Tħin CNC, Dawwar-Mill	Azzar, Stainless Steel, Aluminju, Ram
Enerġija	Valvoli, fittings, konnetturi, komponenti strutturali	Tidwir CNC, Tħin CNC, 5-Assi	Stainless Steel, Alloy Steel, Ligi tan-nikil, Titanju
Baħar	Xaftijiet, bushings, fittings, brackets, komponenti reżistenti għall-korrużjoni-	Tidwir CNC, Tħin CNC, Dawwar-Mill	Stainless Steel, Ram, Ram, Aluminju



Kapaċità	Speċifikazzjoni
Makkinar CNC	3-Assi, 4-Assi u 5-Assi
Tidwir CNC	Dijametru tat-tidwir sa 500 mm; tulijiet tad-dwana disponibbli
Kapaċità tat-Tħin	Partijiet sa 2000 × 1000 × 800 mm
Tolleranza tal-Maċinazzjoni	Sa ±0.005 mm
Ħruxija tal-wiċċ	Sa Ra 0.8 μm
Volum tal-Produzzjoni	Prototip, produzzjoni ta'-volum baxx u tal-massa
Ordni Minimu	biċċa 1
Formati tat-tpinġija	PASS, STP, IGES, DWG, DXF, PDF
Ħjut	Ħjut metriċi, UNC, UNF u personalizzati
Rekwiżiti tad-dwana	Dimensjonijiet personalizzati, tolleranzi, finituri tal-wiċċ u speċifikazzjonijiet



Għandek Rekwiżiti Speċifiċi tal-Maċinazzjoni?Aqsam l-ispeċifikazzjonijiet tiegħek magħna għal kwotazzjoni personalizzata.


Il-faċilità tagħna tal-magni CNC hija mgħammra b'tidwir CNC, tħin, makkinar b'ħafna -assi, u tagħmir ta 'spezzjoni biex tappoġġja prototipi, lott-żgħar, u ordnijiet ta' produzzjoni.

Tagħmir	Kapaċità Prinċipali
Ċentri tal-Maċinazzjoni CNC bi 3 Assi	Tħin, tħaffir, tapping, pocketing u makkinar tal-kontorn
Ċentri tal-Maċinazzjoni CNC b'4 Assi	Makkinar b'ħafna-naħat u karatteristiċi kumplessi
Ċentri ta 'Maċinazzjoni CNC ta' 5 Assi	Ġeometriji 3D kumplessi u makkinar b'ħafna-uċuħ
Ċentri tat-tidwir CNC	OD/ID tidwir, wiċċ, boring, threading u grooving
Magni CNC Żvizzeri	Komponenti ta' dijametru żgħir-, twal u ta' preċiżjoni
CNC Turn-Ċentri tal-Mill	Tidwir, tħin, tħaffir u kamini kkombinati
Magni tat-Tħin CNC	Tħin ta' preċiżjoni u irfinar ta'-tolleranza stretta
CMM	Spezzjoni dimensjonali u ġeometrika
Tagħmir tal-Kejl Ottiku	Karatteristiċi żgħar, profili u spezzjoni dimensjonali
Tester tal-ħruxija tal-wiċċ	Kejl tal-finitura tal-wiċċ
Tagħmir għall-Ittestjar tal-Materjal	Identifikazzjoni u verifika tal-materjal





Stadju ta' Spezzjoni	Oġġetti ta' Spezzjoni	Metodi ta' Spezzjoni / Tagħmir
Spezzjoni tal-Materjal Dħul	Grad tal-materjal, dimensjonijiet, kundizzjoni tal-wiċċ	Ċertifikati materjali, kejl dimensjonali, spezzjoni viżwali
Verifika tal-Materjal	Kompożizzjoni kimika u identifikazzjoni tal-materjal	Ċertifikat tal-Materjal (MTC), PMI / verifika tal-materjal meta meħtieġ
L-Ewwel Artikolu Spezzjoni	Dimensjonijiet kritiċi, tolleranzi, ħjut, toqob u ġeometrija	CMM, mikrometri, kalipers, gauges u strumenti ta 'preċiżjoni oħra
Fi-Spezzjoni tal-Proċess	Dimensjonijiet ewlenin u karatteristiċi tal-magni	Kalipers, mikrometri, bore gauges, gauges tal-għoli u gauges
Spezzjoni Dimensjonali	Tul, dijametru, daqs tat-toqba, ħxuna u dimensjonijiet oħra	Strumenti ta 'kejl ta' preċiżjoni u CMM
Spezzjoni GD&T	Flatness, paralleliżmu, perpendikularità, pożizzjoni, konċentriċità u runout	CMM u gauges dedikati għall-ispezzjoni
Spezzjoni Thread	Daqs tal-ħajta, żift u tajbin	Kejls tal-ħajt, gauges tal-plagg u gauges taċ-ċirku
Spezzjoni tal-wiċċ	Difetti fil-wiċċ, marki tal-magni u kwalità tal-finitura	Spezzjoni viżwali u kejl tal-ħruxija tal-wiċċ
Spezzjoni Finish tal-wiċċ	Kisi, anodizzar, kisi jew trattamenti oħra	Spezzjoni viżwali, kejl tal-ħxuna tal-kisi meta meħtieġ
Spezzjoni Finali	Dimensjonijiet ġenerali, dehra u rekwiżiti speċifikati	Spezzjoni finali bbażata fuq tpinġija-
Spezzjoni tal-Ippakkjar	Protezzjoni tal-parti, kwantità, tikkettar u kundizzjoni tal-ippakkjar	Spezzjoni viżwali u verifika tal-ġarr
Dokumentazzjoni ta' Spezzjoni	Riżultati dimensjonali, informazzjoni materjali u konformità	Rapporti ta' Spezzjoni, MTC, COC u dokumenti oħra kif meħtieġ



Ippakkjar

Aħna nużaw metodi ta 'ppakkjar adattati biex nipproteġu partijiet bil-makna CNC minngrif, impatt, umdità, u kontaminazzjoniwaqt il-ħażna u t-trasport internazzjonali.

Metodu ta 'ppakkjar	Applikazzjoni
Basktijiet tal-plastik individwali	Partijiet ta 'preċiżjoni żgħar u komponenti lesti
Fowm Protettiv	Partijiet b'uċuħ maħdumin jew lesti
Kebbeb tal-bużżieqa	Protezzjoni tal-impatt addizzjonali
Kartuns	Ordnijiet ta' daqs żgħir u medju-
Kaxxi tal-injam	Vjeġġi tqal, kbar jew bl-ingrossa
Ippakkjar tad-dwana	Ippakkjar ibbażat fuq id-daqs tal-parti, il-piż, u r-rekwiżiti tal-klijent



Ħin taċ-Ċomb

Il-ħin taċ-ċomb jiddependi fuqkumplessità tal-parti, disponibbiltà tal-materjal, kwantità, proċess tal-magni, trattament tal-wiċċ, u rekwiżiti ta 'spezzjoni.

Stadju tal-Ordni	Ħin Tipiku ta' Ċomb
Tpinġija u Reviżjoni tal-Inġinerija	1-2 ijiem tax-xogħol
Prototip / Partijiet tal-Kampjun	7–15-il jum tax-xogħol
Produzzjoni ta'-Lott Żgħir	10–20 ġurnata tax-xogħol
Ordnijiet ta' Produzzjoni	15-30 ġurnata tax-xogħol
Trattament tal-wiċċ	Ħin addizzjonali skond il-finitura



Għandek bżonn data speċifika tal-kunsinna? Ibgħatilna t-tpinġija, il-materjal, il-kwantità u l-finitura meħtieġa tiegħek, u nistgħu nikkonfermaw il-ħin ta 'tmexxija stmat bil-kwotazzjoni tiegħek.



1. Kif nagħżel il-proċess tal-magni CNC it-tajjeb min-naħa tiegħi?

L-għażla tiddependi fuq il-ġeometrija tal-parti, dimensjonijiet, tolleranzi, materjal, u volum tal-produzzjoni. Partijiet ċilindriċi huma tipikament adattati għat-tidwir CNC, filwaqt li partijiet 3D ċatti jew kumplessi huma adattati aħjar għat-tħin CNC. 5-il-magni tal-assi huwa rakkomandat għal ġeometriji kumplessi b'ħafna -naħat, filwaqt li l-magni Żvizzeri huma adattati għal partijiet ta 'preċiżjoni ta' dijametru żgħir-.



2. Liema proċessi ta 'magni CNC tista' tipprovdi?

Il-kapaċitajiet tagħna jinkluduTidwir CNC, tħin CNC, makkinar b'4-assi, makkinar CNC b'5 assi, makkinar CNC Svizzera, u makkinar CNC turn-mill. Il-proċess xieraq jintgħażel skont id-disinn tal-parti u r-rekwiżiti tekniċi.



3. liema materjali tista inti magna?

Aħna magna firxa wiesgħa ta 'metalli ta' inġinerija, inklużialuminju, azzar li ma jissaddadx, azzar tal-karbonju, azzar illigat, ram, ram, titanju, u ligi tan-nikil. Id-disponibbiltà tal-materjal tiddependi fuq il-grad meħtieġ u l-ispeċifikazzjonijiet tal-proġett.



4. Liema tolleranzi tista 'tikseb bil-magni CNC?

Għal partijiet u karatteristiċi xierqa, it-tolleranzi tal-magni jistgħu jilħqu±0.005 mm. It-tolleranza attwali li tista' tinkiseb tiddependi fuq il-materjal, id-daqs tal-parti, il-ġeometrija, il-proċess tal-magni u t-tolleranza speċifikati fuq it-tpinġija.



5. Tista 'timmanifattura partijiet kumplessi bil-makna CNC?

Iva. Nistgħu manifattura partijiet bibwiet, slots, toqob, ħjut, uċuħ mgħawġa, karatteristiċi angolati, u ġeometriji b'ħafna-naħat. 4-il-magni tal-assi u 5-assi jistgħu jintużaw meta l-magni konvenzjonali ta '3 assi ma jkunux biżżejjed.



6. X'inhi l-kwantità minima ta 'ordni għal partijiet bil-makna CNC?

Aħna nappoġġjawprototipi u ordnijiet ta'-volum baxx kif ukoll ġirjiet ta' produzzjoni akbar. Jistgħu jiġu manifatturati kwantitajiet żgħar għall-validazzjoni tal-prototip, filwaqt li l-produzzjoni ripetuta tista 'tiġi rranġata skont ir-rekwiżiti annwali jew tal-lott tiegħek.



7. Tista 'timmanifattura partijiet direttament mit-tpinġijiet tiegħi?

Iva. Aħna manifattura skond il-klijent-provdutTpinġijiet 2D, mudelli CAD 3D, dimensjonijiet, tolleranzi, materjali, u rekwiżiti tal-finitura tal-wiċċ. L-inġiniera tagħna jistgħu wkoll jirrevedu t-tpinġija qabel il-produzzjoni biex jidentifikaw kwistjonijiet potenzjali tal-magni.



8. X'informazzjoni għandek bżonn tikkwota parti bil-makna CNC?

Għal kwotazzjoni preċiża, jekk jogħġbok ipprovdi l-tpinġija tal-parti jew fajl CAD 3D, materjal, kwantità, finitura tal-wiċċ, u kwalunkwe rekwiżit speċjali ta 'spezzjoni jew ippakkjar. Għal ordnijiet ripetuti, jistgħu jiġu pprovduti wkoll numri tal-parti preċedenti jew speċifikazzjonijiet.



9. Tista 'tipprovdi ċertifikati materjali u rapporti ta' spezzjoni?

Iva. Skont ir-rekwiżiti tal-proġett, nistgħu nipprovduċertifikati materjali, rapporti ta 'spezzjoni dimensjonali, dokumentazzjoni ta' spezzjoni ta 'l-ewwel artikolu, u rekords ta' kwalità oħra. Id-dokumentazzjoni meħtieġa għandha tiġi speċifikata meta tintalab kwotazzjoni.



10. Tista' timmaniġġja komponenti ta'-tolleranza u preċiżjoni stretti?

Iva. Aħna nimanifatturaw komponenti ta 'preċiżjoni b'rekwiżiti dimensjonali u ġeometriċi stretti. Il-karatteristiċi kritiċi jistgħu jiġu spezzjonati matul il-produzzjoni u matul l-ispezzjoni finali bl-użu ta 'tagħmir ta' kejl xieraq.



11. Tipprovdi l-irfinar tal-wiċċ wara l-magni CNC?

Iva. Irfinar tal-wiċċ jista 'jiġi rranġat skont ir-rekwiżiti tal-parti, inklużanodizzar, passivazzjoni, kisi, illustrar, tfarfir, blasting taż-żibeġ, u finituri speċifikati oħra.



12. Kemm idum il-magni CNC?

Il-ħin taċ-ċomb jiddependi fuqkumplessità tal-parti, disponibbiltà tal-materjal, kwantità, proċess tal-magni, trattament tal-wiċċ, u rekwiżiti ta 'spezzjoni. Skeda tal-kunsinna aktar preċiża tista 'tiġi kkonfermata wara li tirrevedi t-tpinġija u l-kwantità tal-ordni.



13. Tista 'timmanifattura l-istess parti CNC ripetutament?

Iva. Għall-produzzjoni ripetuta, aħna nżommu l-relevantitpinġijiet ta 'partijiet, proċessi ta' magni, rekwiżiti ta 'għodda, u speċifikazzjonijiet ta' spezzjonibiex tappoġġja produzzjoni konsistenti bejn il-lottijiet.



14. Kif tikkontrolla l-kwalità waqt il-produzzjoni CNC?

Kontroll tal-kwalità jinkludiverifika tal-materjal li jkun dieħel, spezzjoni tal-ewwel oġġett, spezzjoni fil--proċess, spezzjoni dimensjonali, spezzjoni tal-ħajt, spezzjoni tal-finitura tal-wiċċ, u spezzjoni finaliskond ir-rekwiżiti tal-parti.



15. Kif nista 'nikseb kwotazzjoni għall-partijiet bil-makna CNC tiegħi?

Ibgħat tiegħekTpinġija 2D jew fajl CAD 3Dbil-materjal u l-kwantità meħtieġa. It-tim tal-inġinerija tagħna se jirrevedi r-rekwiżiti, jiddetermina l-proċess tal-magni adattat u jipprovdi kwotazzjoni bbażata fuq l-ispeċifikazzjonijiet tal-proġett.
